Locomotive control box > 경광등&사이렌

• 목록

첨부파일

• LOCOMOTIVE CONTROL BOX Model 1 1.pdf (135.9K)
  7회 다운로드 | DATE : 2023-11-14 13:46:22

구성품
- 기관차 시동밧데리 KNIFE SWITCH
- 기관차 시동용 NFB
- 기관차 시동용 MAGNETIC CONTACTOR
- 기관차 시동용 전류 및 발전기 전류검출 SHUNT
- 유틸리티 리튬 이온 밧데리 보관함 (지게차 인출형)
- 유틸리티 밧데리 KNFE SWITCH
- 유틸리티 밧데리 NFB
- 유틸리티 밧데리 MAGNETIC CONTACTOR
- 유틸리티 밧데리 및 발전기 전류검출 SHUNT
- TERMINAL BLOCK
- 내부 전장품 결선

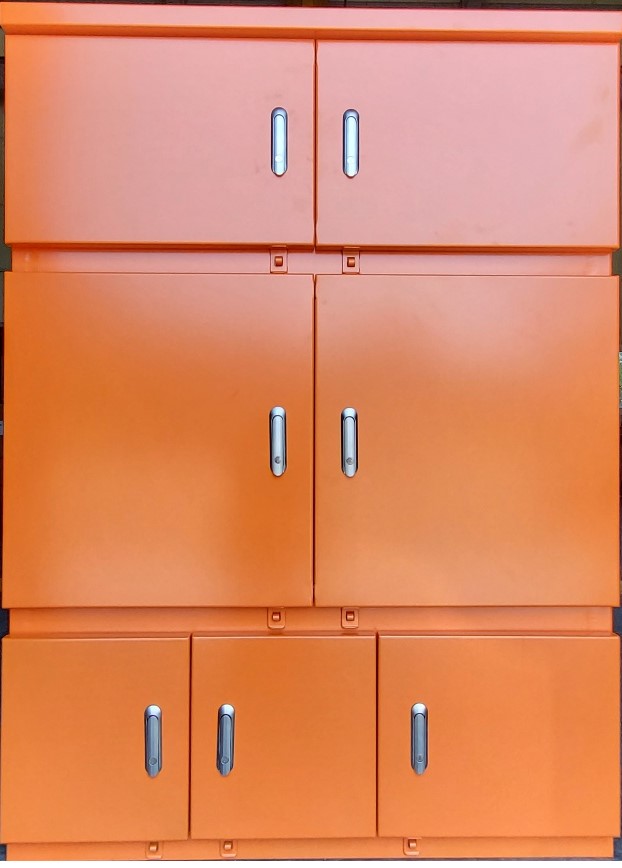

- 외함 W1100×H1540 X D500 STEEL 2.3T COLOR HT931
- MODEL : LOCO 1100

상품설명

기능
LOCOMOTIVE CONTROL BOX는 시동밧데리에서 전원을 공급 받아 기관차 디젤 엔진의 STARTER MOTOR를 가동하여 엔진을 가동시키며 기계적 동력과 시동용 밧데리 충전 및 각종 전력을 공급하는 발전기로부터 전력을 공급하는 시동 밧데리 제어와 시동 밧데리 전류와 발전기의 전류를 검출하여 기관차를 제어하는 PLC로 전송하여 과전류 발생으로 인한 제어불능과 화재 등을 예방하는 기능을 포함하고 있음.
또한 유틸리티 밧데리를 내장하는 유틸리티 밧데리 보관함은 지게차로 인입 인출할 수 있도록 설계되어 있으며 유틸리티 발전기에서 발생되는 전력을 밧데리에 저장하고 유틸리티 전력을 공급하며 전류를 검출하여 PLC로 전송하므로써 과전류로 인한 유틸리티 제어불능 및 화재등을 예방 할 수 있도록 제어하는 LOCOMOTIVE CONTROL BOX임

특징
유틸리티 리튬이온 밧데리 DC24V 320AH 밧데리를 내장하는 유틸리티 밧데리 보관함은 지게차로 인입 인출할 수 있도록 특수설계되어 점검 및 정비시 중량물 취급으로 발생하는 추돌 및 협착, 작업자의 허리, 무릎, 팔등 근골격계 재해 예방에 기여하는 특징이 있음
