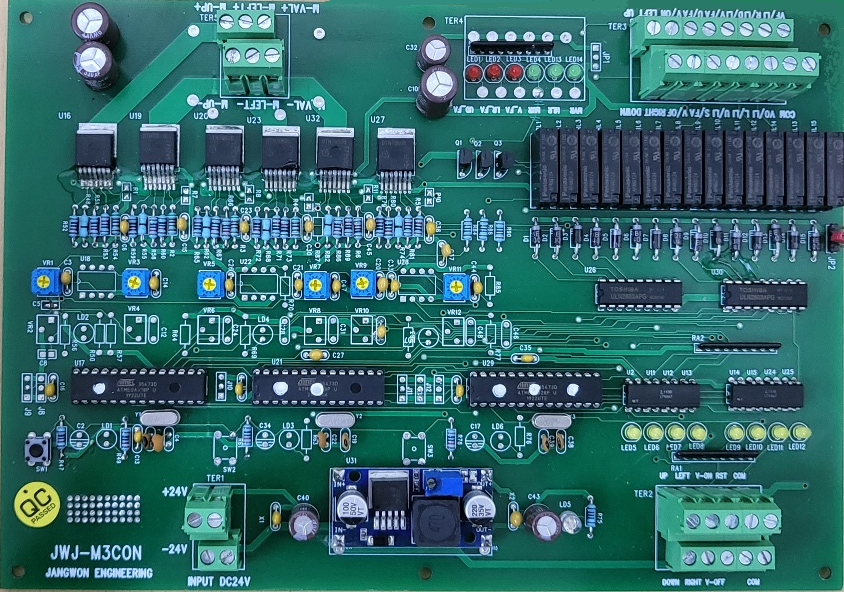

모델 : JWJ-M3CON
사양 : DC24V,40W,2.3A,2CHANNEL,MAX20A
용도 : 광양 제철소 1,2 제강 SLAG YARD 냉각수 살수 장치인 전동 SPLAY GUN 의 UP,DOWN
MOTOR 와 LEFT,RIGHT MOTOR를 동작 시키는 PRINT CIRCUIT BOARD로 냉각 시키고져 하는
장소에 냉각수가 SPLAY 되도록 UP,DOWN 또는 LEFT,RIGHT MOTOR 운전시 운전 전류를 인식하고
END STOPPER에 도달시 전류가 운전전류 보다 일정부분 상승시 MOTOR를 정지 시키는 기능을
내장하고 있는 PRINT CIRCUIT BOARD임
UP 전류 LIMIT  VOLUME, DOWN 전류 LIMIT VOLUME,
LEFT 전류 LIMIT VOLUME, RIGHT 전류 LIMT VOLUME가 내장되어
있으며 우측 0A 에서 좌측으로 VOLUME을 돌려서 전류 LIMIT를 SETTING 함
